Сделай сам wi-fi антенну из упаковки для CD-ROM

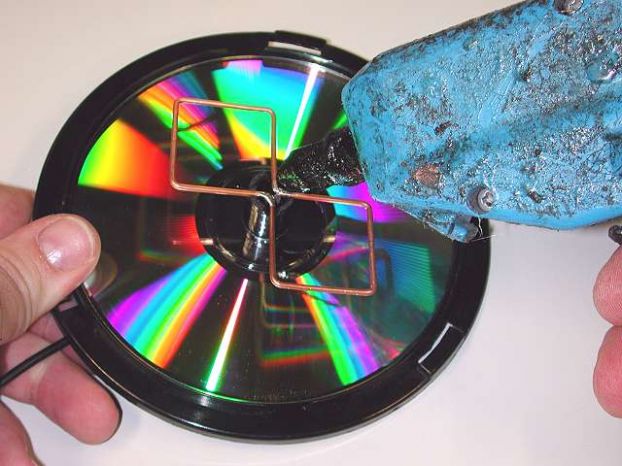

Усиление сигнала этой антенной составляет ок. 8 dB Главное требование - расстояние от "медных очков" до отражательного слоя CD должно быть 15 мм. Берём обычный CD - шпиндель на 25 CD.  Отрезаем на расстоянии 18 мм.  Круглым надфилем делаем шлицы для крепления квадратов.  Выглядеть должно примерно вот так:  Обязательно обратить внимание на расстояние до дна шпинделя! Во всех точках должно быть 16 мм!  Припаиваем кабель.  Двумя каплями клея (можно обычным, синтетическим) приклеиваем CD.  Фиксируем "очки".  Двойной квадрат будет держаться за счёт клея.  От себя добавлю: В оригинале не указано, но думаю, что расстояние в 15 мм до отражающего слоя можно точно выдержать с помощью деревянных/пластмассовых брусочков (или другого), толщиной 14,5 мм (или 14 мм2 в общем, поправка на толщину CD), подложенных между "очками" и CD перед приклееванием. Зафиксирйте кабель с обратной стороны.  Подключение: Например, D-Link 900AP+ открыть. Внутри находится карта PCMCIA с антенной (см. так же следущую картинку).  У кого есть опыт и кто в себе уверен, тот может оригинальную антенну отпаять, и припаять новую. Осторожно!!! Тонкие проводники могут из-за высокой температуры отклеится от платы. Кто не уверен в себе, может подключить антенну через разъём SMA.  Готово. Мощность Bi-Quad антенны, несмотря на кажущуюся простоту, может вас удивить.  За изготовление и использование антенны автор (переводчик) статьи ответственности не несёт. Вы должны быть уверенны, что знаете, куда и как нужно подключить антенну. | |
